Keramický predpätý stropný systém Porotherm

Stropný systém Porotherm je polomontovaný keramický strop s predpätými nosníkmi určený pre malé a stredné rozpony od 2,25 do 7,00 m.

Po zmonolitnení vzniká rebierkový strop. Je to moderná stropná konštrukcia, ktorá využíva výhody predpätého betónu:

subtílne nosné prvky,
vysoká únosnosť,
minimálne priehyby.

Hlavnými prvkami systému sú:

keramické predpäté nosníky Porotherm (KPSN) v dĺžkach od 1,75 m do 8,00 m odstupňované po 250 milimetroch,
keramické stropné vložky Porotherm KSV 60 a KSV 45 podľa osovej vzdialenosti nosníkov,
vencová tehla Porotherm (VT).

Keramické predpäté nosníky Porotherm

Keramické predpäté nosníky Porotherm sú nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Vyrábajú sa v dĺžkach od 1,75 m do 8,00 m odstupňovaných po 250 mm.

Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka. Po osadení na stavbe sa strmene nadvihnú do sklonu 45^o smerom k nosným stenám.

Keramické stropné vložky Porotherm

Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Vyrábajú sa v dvoch rozmeroch určujúcich osovú vzdialenosť 45 resp 60 cm nosníkov pri vytváraní stropnej konštrukcie.

Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výška a dĺžka stropných vložiek sú rovnaké. Vďaka tvaru stropných vložiek vzniká po vybetónovaní spriahnutý rebierkový strop s tenkou doskou spájajúcou rebrá navzájom medzi sebou.

Nízke stropné vložky nesúce v názve písmeno N sú vysoké 100mm a umožňujú realizáciu skrytých železobetónových prievlakov alebo sa používajú v mieste napojenia monolitickej železobetónovej konzoly naväzujúcej na strop Porotherm.

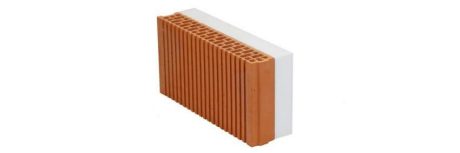

Vencová tehla Porotherm je doplnkovým prvkom k stropnému systému, spájajúcim v sebe niekoľko funkcií: debnenie pri betonáži venca, tepelnú izoláciu venca a použitím vencovej tehly vzniká rovnorodý keramický podklad pre omietanie.

Ďalšie časti keramického stropu Porotherm

Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Sú to stužujúci veniec a spojovacia výstuž.

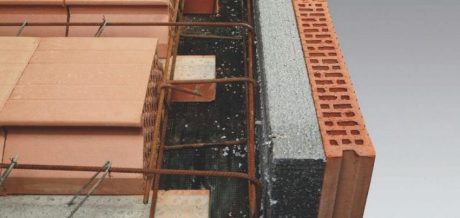

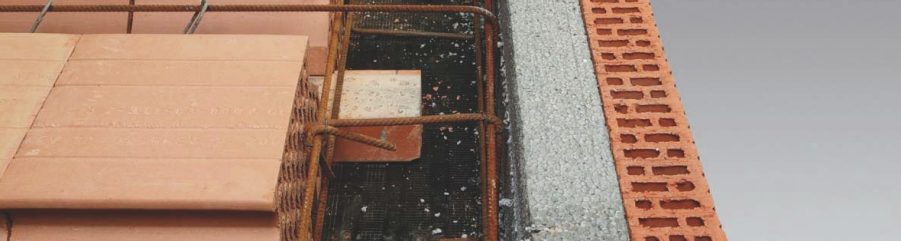

Stužujúci veniec sa zhotovuje v úrovni stropu a to na obvodových nosných stenách v priestore medzi vnútornou stranou vencovej tehly a stropnými vložkami a vnútorných nosných stenách.

Výška venca je zhodná s výškou stropu. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií. Spojovacia výstuž sa vkladá do nadvihnutých strmeňov na oba konce nosníkov. Je ohnutá do tvaru L a kotví sa až do výstuže venca.

Spojovacia výstuž presahuje za vnútorný lícového muriva na dĺžku 1/6 rozpätia, minimálne však 0,8 m. Používa sa rebierková výstuž 10 425 (V) alebo 10 505 (R) priemeru 8 mm do rozpätia 4,00 m a 10 mm pre väčšie rozpätia.

Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie. Strop sa betónuje zároveň s vencami. Používa sa betón triedy C20/25. Hrúbka nadbetónu môže byť 40 - 70 mm, čo má vplyv na únosnosť stropu.

Konštrukčná výška stropu je potom 210 - 240 mm. Betónová vrstva musí byť vystužená KARI sieťou 150/150/5/5 mm pri jednoduchom kladení nosníkov alebo 200/200/8/8 mm pri zdvojenom ukladaní nosníkov s presahom rohoží 300 mm.

Konštrukčné detaily

Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Znamená to detailný návrh jednotlivých polí stropu s požadovanou únosnosťou, ako aj riešenie konštrukčných detailov ako je:

kotvenie schodiskového ramena,
komínová výmena,
otvor v strope,
zosilnenie pod deliacou priečkou a pod.

Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu.

Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu. Bez výkresu skladby nie je možná korektná realizácia stropu!
